Aktywny Kompensator Mocy Biernej ASVG
Kompensator ASVG (Advanced Static Var Generator) to nowoczesne, zaawansowane urządzenie energoelektroniczne przeznaczone do dynamicznej poprawy jakości energii elektrycznej w sieciach przemysłowych i komercyjnych. W odróżnieniu od tradycyjnych, pasywnych baterii kondensatorów, ASVG działa w czasie rzeczywistym, wykorzystując szybkie tranzystory IGBT do generowania prądu kompensacyjnego. Urządzenie to skutecznie eliminuje zarówno moc bierną indukcyjną, jak i pojemnościową, co prowadzi do optymalizacji współczynnika mocy (cosφ) i redukcji opłat za energię bierną.
Główne zalety kompensatora ASVG:
- Wszechstronna kompensacja: Eliminuje zarówno moc bierną indukcyjną (silniki, transformatory), jak i pojemnościową (np. długie linie kablowe, baterie kondensatorów off-line).
- Dynamiczna i natychmiastowa reakcja: Czas odpowiedzi poniżej 10 ms, idealny do obciążeń o dużej zmienności (np. spawarki, windy, suwnice).
- Redukcja opłat za energię: Zapewnia optymalny współczynnik mocy (cosφ ≈ 1), minimalizując rachunki za pobór mocy biernej.
- Aktywna filtracja harmonicznych: Skutecznie tłumi zniekształcenia prądu (harmoniczne, do 17. rzędu), poprawiając czystość i stabilność sieci elektrycznej.
- Symetryzacja obciążenia: Równomiernie rozkłada obciążenie między fazami, co wydłuża żywotność transformatorów i poprawia wydajność systemu.
- Modułowość i skalowalność: Łatwość rozbudowy systemu wraz ze wzrostem zapotrzebowania na moc.
- Dłuższa żywotność urządzeń: Poprawia ogólną jakość zasilania, chroniąc wrażliwe maszyny i urządzenia przed awariami.
- Zmniejszenie strat energii: Redukuje prądy w instalacji, co obniża straty cieplne i zwiększa efektywność energetyczną zakładu.
Podstawowe funkcje kompensatora ASVG:
- bezstopniowa regulacja mocy biernej indukcyjnej i pojemnościowej
- kompensacja mocy biernej w każdej z faz z osobna
- bardzo krótki czas reakcji < 7,8 ms
- symetryzacja obciążenia faz
- unikanie rezonansu
- ograniczenie wyższych harmonicznych prądu i napięcia THDi, THDu
- możliwość łatwej instalacji i rozbudowy do 20 modułów równolegle
- komunikacja – Modbus RS485
- certyfikaty CE i zgodność z normami UE

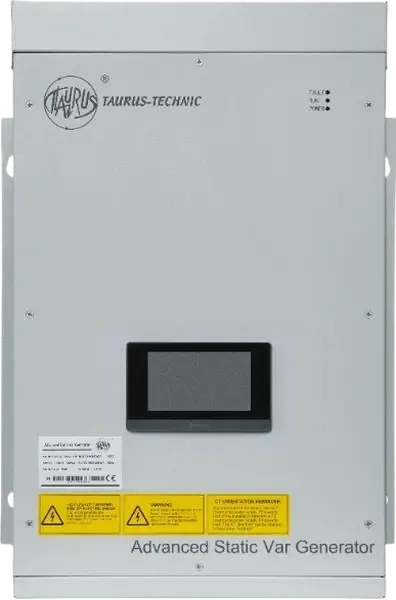

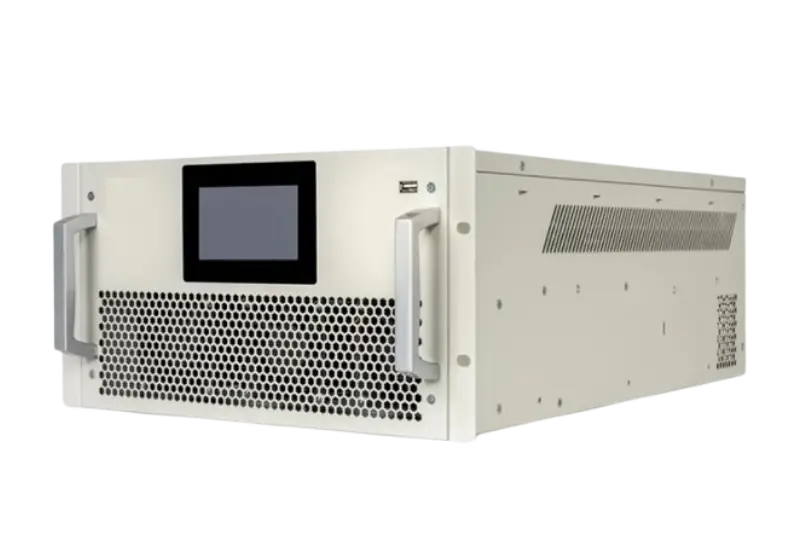

- wykonanie w wersji naściennej lub kasetowej
- dostępna moc modułów 10, 20, 30, 35, 50, 75, 100, 150 kvar
- możliwość zabudowy w szafie (max. 4 moduły 150 kvar, łączna moc 600kvar)
| Dane techniczne i specyfikacja | |||
|---|---|---|---|
| Napięcie znamionowe | 400V | 480V | 690V |
| Zakres napięcia sieci | +/-20% | max. 500V | -20% +10% |
| Moc modułu (kvar) | 10, 20, 30, 35, 50, 75, 100, 150 | 120 | |
| Częstotliwość | 50/60Hz (+/-10%) | ||
| Sprawność ogólna | >97% | ||
| Konfiguracja przekładnika CT | Zamknięta lub otwarta pętla (Otwarta pętla jest zalecana w przypadku pracy równoległej) | ||
| Ogólny czas reakcji | <7,8ms | ||
| Typ połączenia | 3P3W (3 fazy, 3 przewody), 3P4W (3 fazy, 4 przewody) | ||
| Przeciążenie | 100%-praca ciągła, 120%-1min | ||
| Topologia układu | 3-poziomowa | ||
| Częstotliwość łączenia | 20 kHz | ||
| Budowa modułowa | Maksymalnie można połączyć 20 jednostek | ||
| Układ łączenia modułów | Master/master lub master/slave | ||
| Typowe straty mocy | < 2,5% (zależnie od obciążenia) | ||
| Docelowy współczynnik mocy | Regulowany od -1 do +1 | ||
| Kompensacja harmonicznych | Dostępna (do 17 harm. max. 40% mocy ASVG) | ||
| Symetryzacja faz | Dostępna | ||
| Wyświetlacz | Wyświetlacz HMI 1,8 / 4,3 / 7 cali (opcja) | ||
| Porty komunikacyjne | RS485 Modbus (RTU) | ||
| Poziom hałasu | < 69 dB (zależnie od obciążenia i modelu) | ||
| Wysokość npm | Obniżenie wartości znamionowych >2000m | ||
| Temperatura otoczenia | Temp. pracy: -35°C do +55°C, Obniżenie wartości znam. pow. 55°C | ||
| Wilgotność | Temperatura składowania: -45°C do +70°C | ||
| 5%-95% wilgotność względna, bez skraplania | |||
| Klasa ochronności | IP20 | ||
| Normy/Aprobaty | EN 62477-1(2012)，EN 61439-1 (2011) | ||
| Dyrektywa EMC | EN/IEC 61000-6-4，Klasa A | ||
| Certyfikaty | CE, CQC | ||
