Baterie kondensatorów SN z dławikami tłumiącymi przepięcia łączeniowe typu BKWTD
Baterie kondensatorów typu BKWTD przeznaczone są do centralnej lub grupowej kompensacji mocy biernej w sieciach przemysłowych od 6 do 11kV i od 12 kV do 20kV i częstotliwości 50Hz.
Mają one zastosowanie głównie w sieciach o stałym zapotrzebowaniu na energię bierną pojemnościową.
Mogą być również użyte jako człony kondensatorowe sterowane za pomocą jednego regulatora w kilku stacjach rozdzielczych odbiorcy. Baterie są wówczas załączone za pomocą wyłączników zabudowanych w rozdzielniach SN.
Baterie typu BKWTD zbudowane są na bazie szaf typu RS posiadających świadectwo badania nr 28/EM3/95 wyedane przez Energopomiar Gliwice, gwarantujące wysokie bezpieczeństwo obsługi.
Kondensatory o mocach jednostkowych od 50 do 400 kvar, łączone są w układ podwójnej gwiazdy. Baterie zabezpieczone są przy pomocy przekładnika prądowego i przekaźnika nierównomierności NUR - 32 firmy Nokian Capacitors.
Baterie typu BKWTD zbudowane są z typowych szaf o szerokości 1050 mm. Każda z szaf posiada w pasie bocznym układ szyn do podłączenia zasilania i sygnalizację informującą o podłączeniu baterii do sieci. Typowe moce znamionowe baterii kondensatorów w tabeli (wymiary: szerokość 1050 mm, głębokość 1400 mm, wysokość 2250 mm)
Przykładowe konfiguracje mocowe baterii BKWTD:
|
Lp. |
Moc baterii |
Rodzaje i moc kondensatora |
|
1 |
300 |
6 x UILP 50 kvar |
|
2 |
450 |
6 x PILP 75 kvar |
|
3 |
600 |
6 x PILP 100 kvar |
|
4 |
900 |
6 x PILP 150 kvar |
|
5 |
1200 |
6 x PILP 200 kvar |
|
6 |
1500 |
6 x PILP 250 kvar |
|
7 |
1800 |
6 x PILP 300 kvar |
|
8 |
2100 |
6 x PILP 350 kvar |
|
9 |
2400 |
6 x PILP 400 kvar |
|
10 |
2700 |
9 x PILP 300 kvar |
|
11 |
3150 |
9 x PILP 350 kvar |
|
12 |
3600 |
9 x PILP 400 kvar |

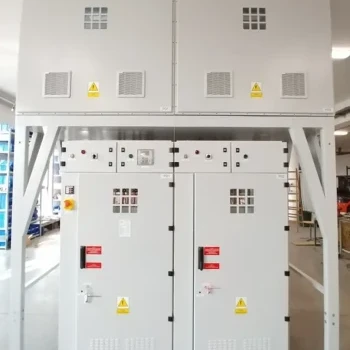

Przykładowe realizacje baterii BKWTD
