BKWTR

Baterie kondensatorów typu BKWTR przeznaczone są do centralnej lub grupowej kompensacji mocy biernej w sieciach przemysłowych o napięciu znamionowym od 6 do 11 kV i od 12 do 20 kV i częstotliwości 50Hz.

Mają one zastosowanie przy obciązeniach zmiennych, wymagających automatycznego dostosowania mocy załączanych kondensatorów do zapotrzebowania danego układu zasilania.

Baterie kondensatorów zbudowane są na bazie szaf typu RS posiadających świadectwo badania nr 28/EM3/95 wyedane przez Energopomiar Gliwice, gwarantujące wysokie bezpieczeństwo obsługi.
Kondensatory o mocach jednostkowych od 25 do 400 kvar, łączone są w układ podwójnej gwiazdy.
Każdy człon baterii zabezpieczony za pomocą przekładnika prądowego, przekaźnikiem nierównomierności NUR - 32 firmy Nokian Capacitors.
Baterie kondensatorów regulowane automatycznie projektowane są dla indywidualnych potrzeb odbiorcy.

W zależności od wymogów wyposażone są w zabezpieczenie NCC - 18 lub NCC - 30 firmy Nokian Capacitors, lub SEPAM 2000 C 04 firmy Merlin Gerin.

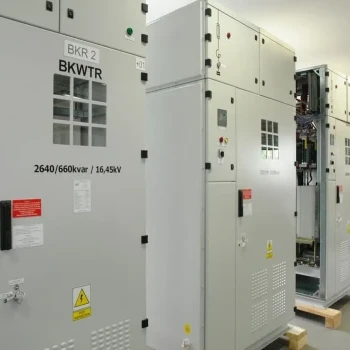

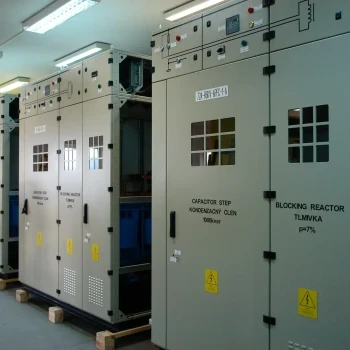

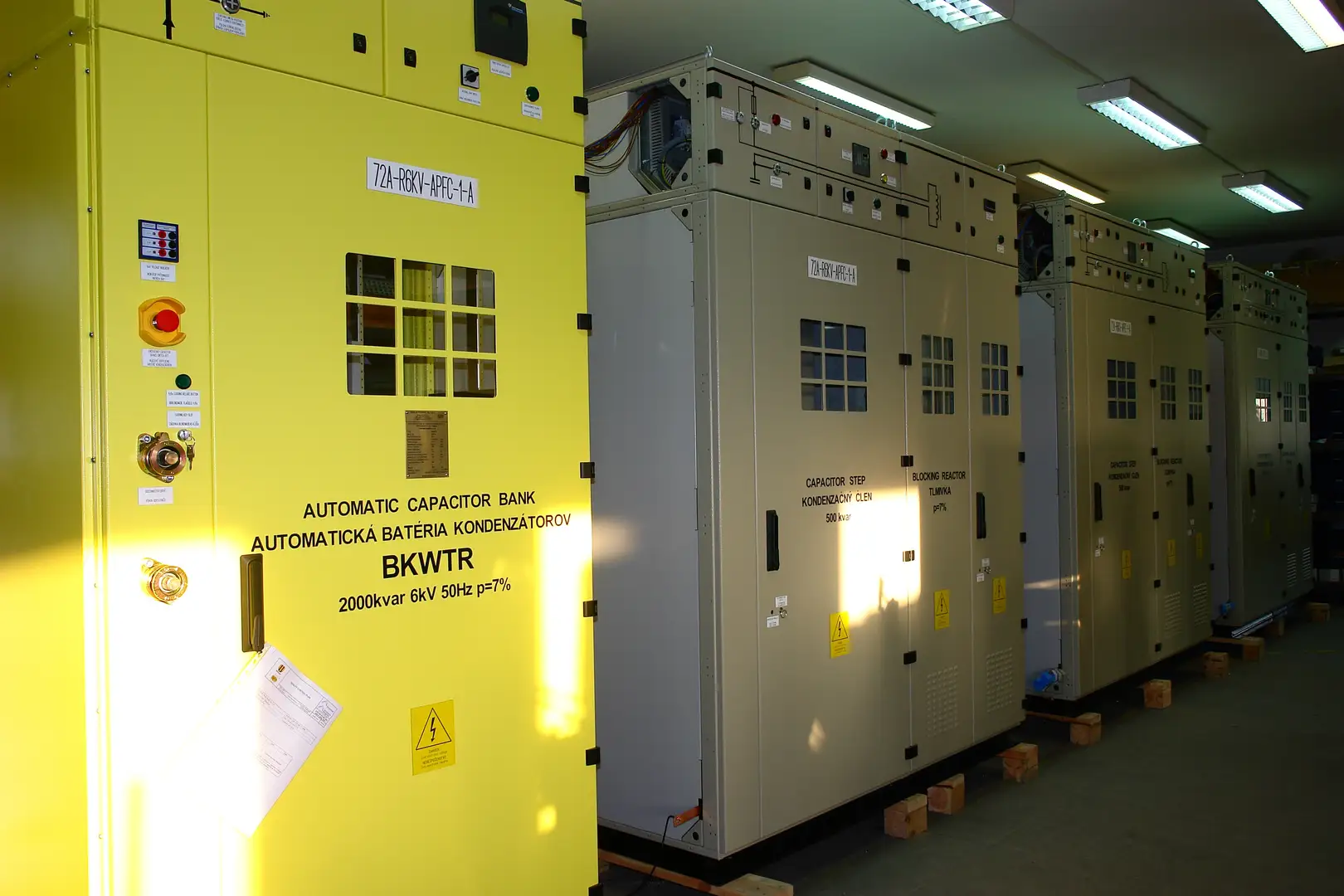

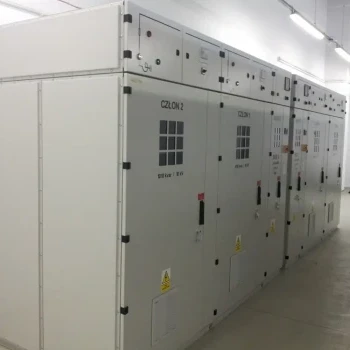

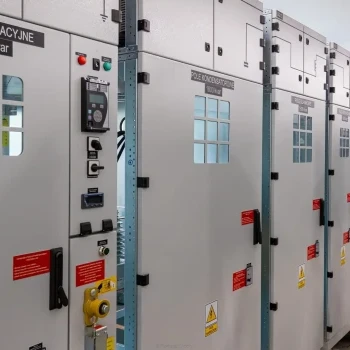

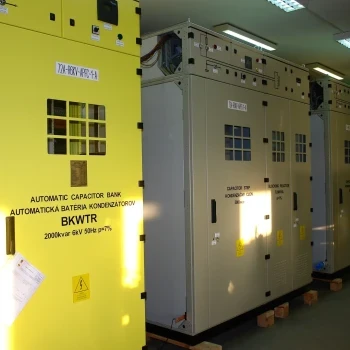

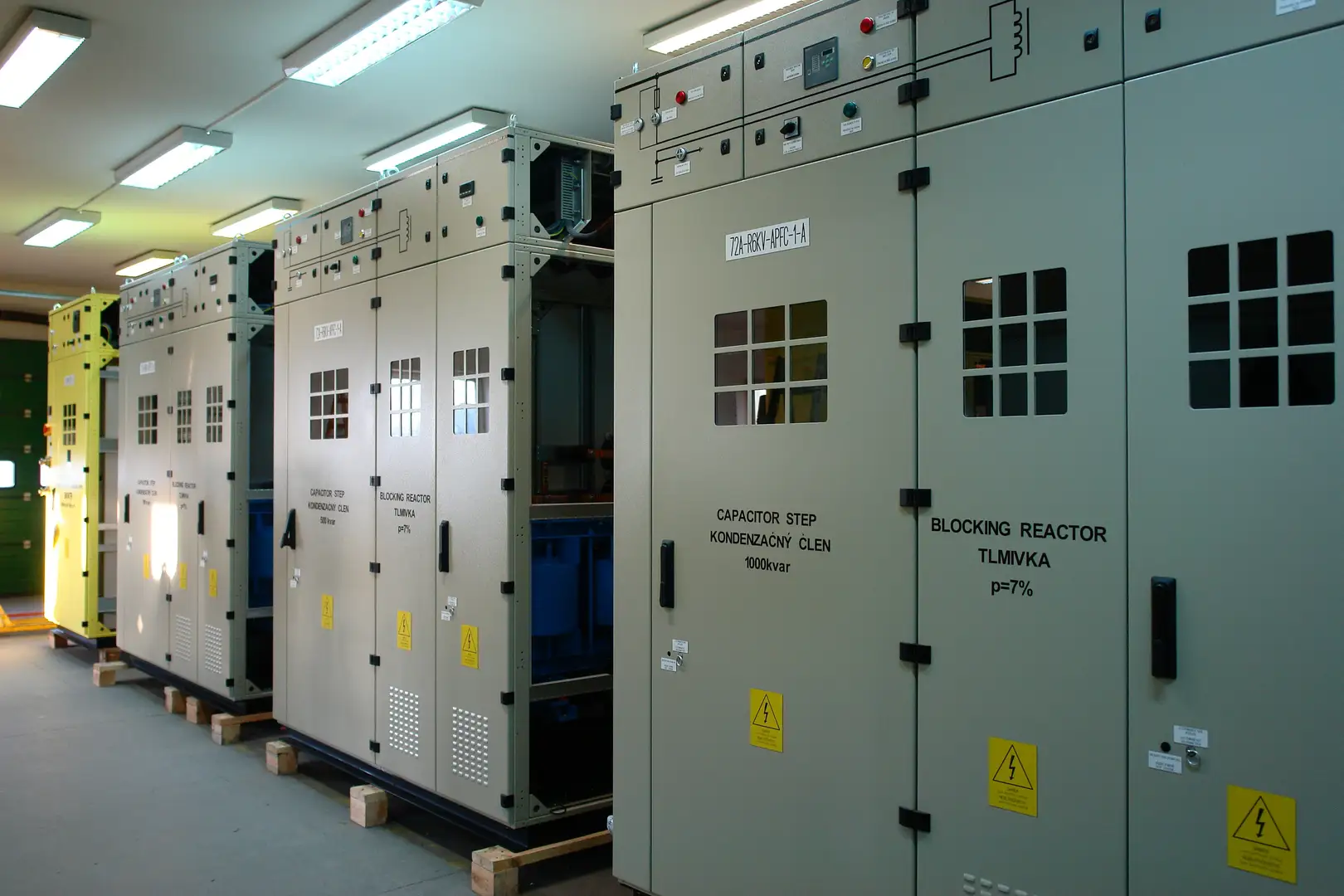

Baterie składają się z 1 ... 5 typowych szaf o szerokości 750 mm każda.
Pierwsza z nich to komora łączeniowa, wyposażona w zależności od wymagań klienta w wyłącznik, rozłącznik lub szyny przyłączeniowe, szafy 2 ... 5, to komory stopni baterii kondensatorów wyposażone w podstawy i wkładki bezpiecznikowe ZWAR, styczniki ROLAC 400, dławiki tłumiące przepięcia łączeniowe i kondensatory firmy Nokian Capacitors.
