Baterie kondensatorów SN - BKWTx

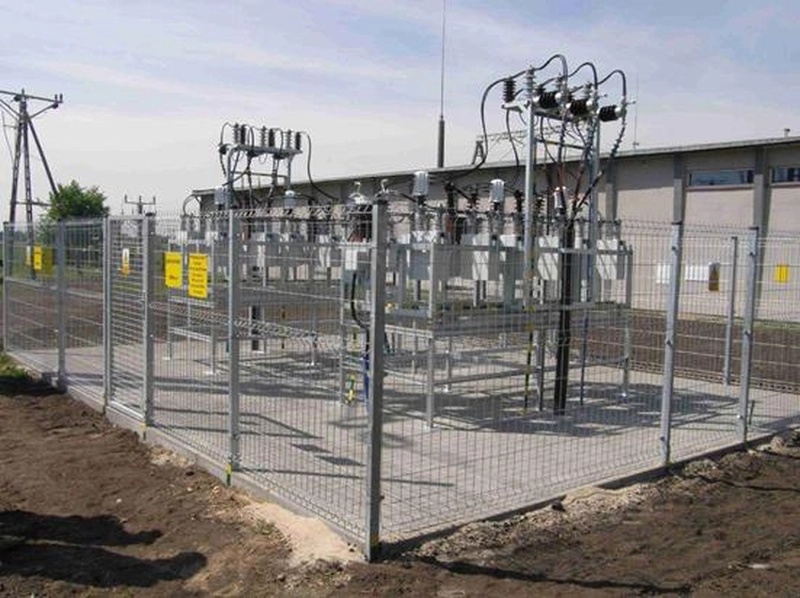

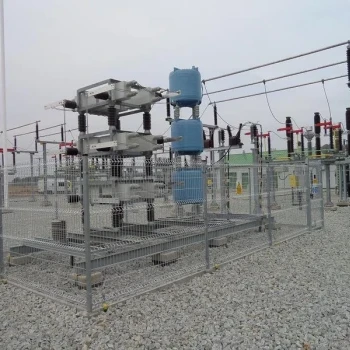

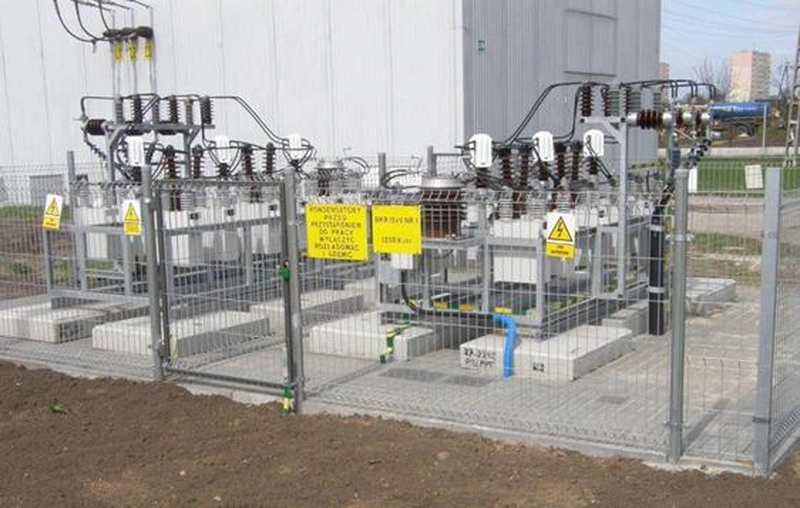

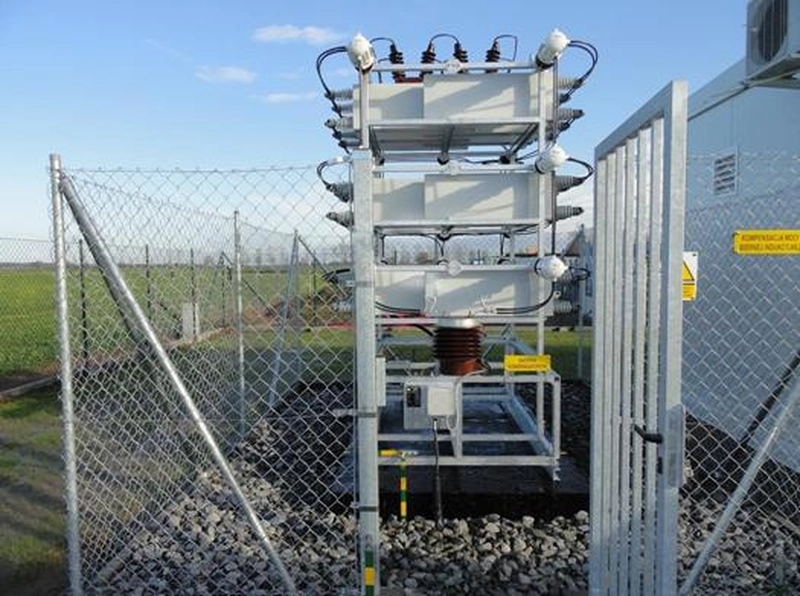

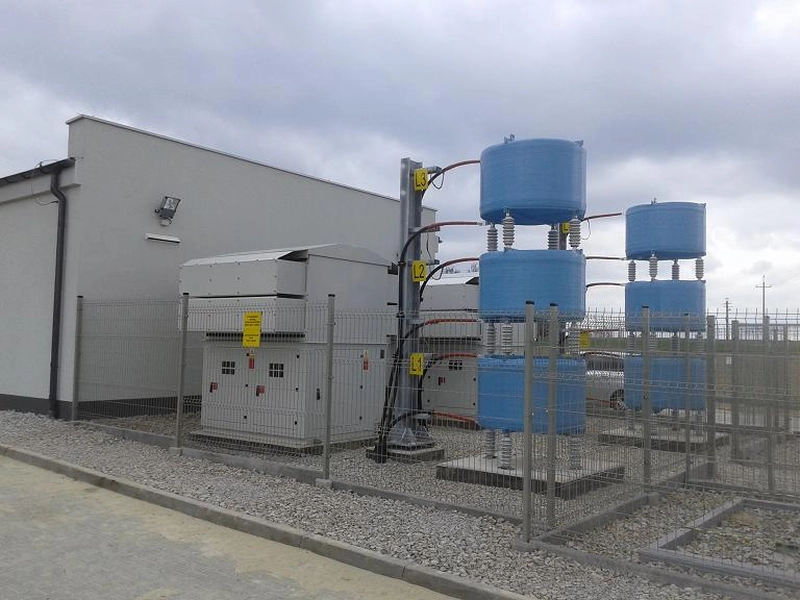

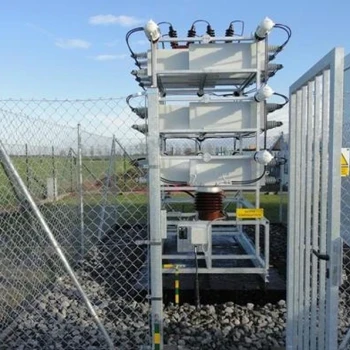

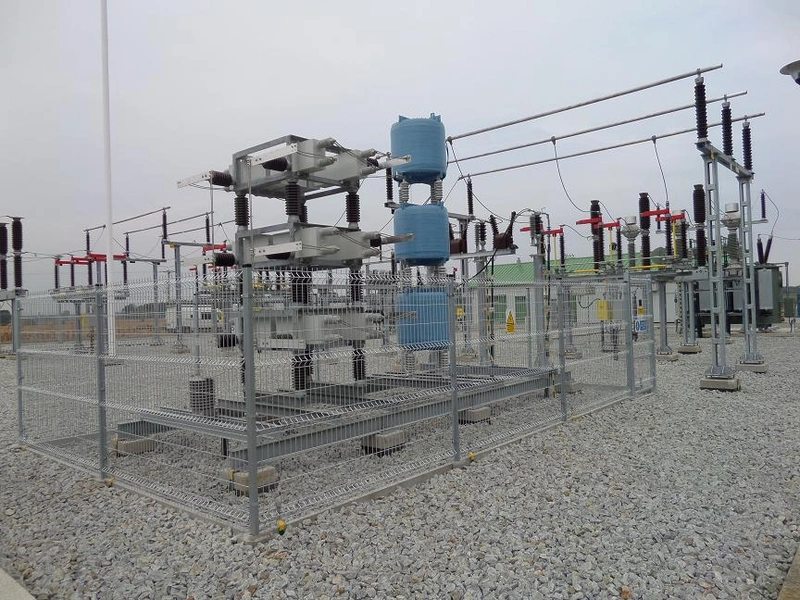

Bateria kondensatorów BKWTx przeznaczona jest do kompensacji mocy biernej w sieciach rozdzielczych po stronie 6kV, 15kV, 20kV lub 30kV. Dzięki instalowaniu baterii w stacjach rozdzielczych, poprawiona zostaje praca układu elektroenergetycznego przez zwiększenie zdolności przepustowej urządzeń i zmniejszenie strat wytwarzania i przesyłu. Instalacja baterii powoduje także podwyższenie napięcia sieci do której jest przyłączona stabilizując tym samym zasilanie układu. Baterie kondensatorów, które instalowane są w stacjach rozdzielczych wykonuje się jako napowietrzne lub wnętrzowe. Baterie w wersji napowietrznej to urządzenia zabudowywane na konstrukcjach z profili stalowych. Coraz częściej wymagane jest aby konstrukcja ta dodatkowo była zabezpieczona poprzez ocynk ogniowy. Baterie wnętrzowe wykonuje się w wersji szafowej lub tak jak to jest w przypadku baterii napowietrznych z konstrukcji wsporczej na której ustawiana jest aparatura.

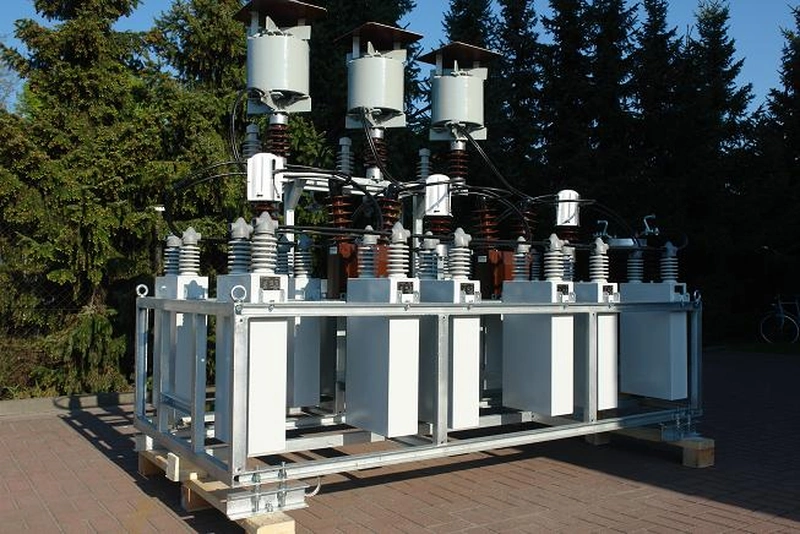

Bateria BKWTx zbudowana jest w oparciu o jednofazowe kondensatory połączone w podwójną gwiazdę. Najczęściej bateria składa się z kondensatorów z dwoma izolatorami, a rzadziej z kondensatorów z jednym punktem izolowanym. W połączeniu międzygwiazdowym zainstalowany jest przekładnik prądowy, który w połączeniu z wyłącznikiem w polu zasilającym baterię, tworzy zabezpieczenie od zwarć wewnętrznych i uszkodzeń baterii. Obwody wtórne przekładnika prądowego wyprowadzone są do skrzynki przyłączeniowej IP 65 zamontowanej na konstrukcji baterii. Bateria standardowo wyposażona jest w dwa przekładniki napięciowe w układzie V pracujące jako układ szybkiego rozładowania baterii. Ze względu na instalowanie kondensatorów z rezystorami wewnętrznymi, które pozwalają na samoistne rozładowanie baterii można zrezygnować z tych przekładników, jednak jest to rozwiązanie rzadko stosowane.
